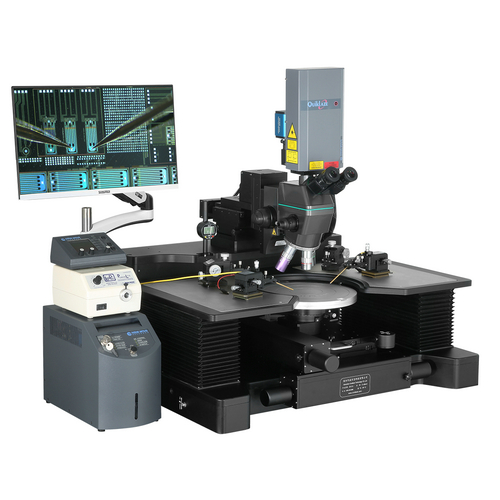

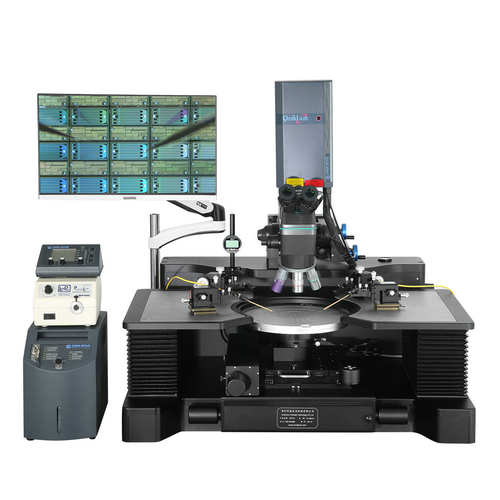

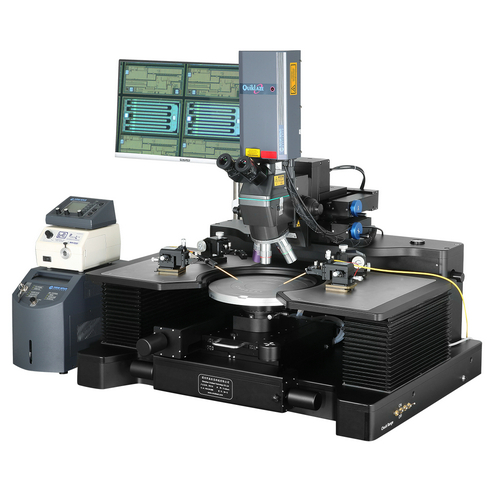

CINDBEST CH-8|8"~12" 綜合性分析探針臺測試系統
|
◆特點/應用
|
 |
◆臺體規格
|
型號 |
CH-8/CH-12 |
|
樣品臺尺寸 |
8英寸/12英寸 |
|
水平旋轉 |
可360度旋轉，可微調15度，精度0.1度，帶角度鎖死裝置 |
|
X-Y移動行程 |
8英寸*8英寸/12英寸*12英寸 |
|
X-Y移動精度 |
10微米/1微米 |
|
樣品固定 |
真空吸附，中心吸附孔，多圈吸附環 |
|
針座平臺 |
U型針座平臺，最多可放置10個探針座 |
|
平臺升降 |
可快速升降6mm/可微調升降25mm |
|
背電極測試 |
樣品臺電學獨立懸空，4mm插孔可接背電極 |
|
外形尺寸 |
840mm長*600mm寬*700mm高/950mm長*700mm寬*700mm高 |
|
重量 |
約100千克/150千克 |
◆光學系統
|
顯微鏡類型 |
單筒顯微鏡/體式顯微鏡/金相顯微鏡 |
|
放大倍率 |
16X-200X/20X-4000X |
|
移動行程 |
X-Y軸行程2英寸*2英寸/水平360度旋轉，Z軸行程50.8mm |
|
光源 |
外置LED環形光源/同軸光源 |
|
CCD |
200萬像素/500萬像素/1200萬像素 |
◆定位器
|
X-Y-Z移動行程 |
12mm*12mm*12mm |
|
移動精度 |
10微米/2微米/0.7微米/0.5微米 |
|
吸附方式 |
磁力吸附/真空吸附 |
|
線纜 |
同軸線/三軸線 |
|
漏電精度 |
10pA/100fA/10fA |
|
固定探針 |
彈簧固定/管狀固定 |
|
接頭類型 |
BNC/三軸/香蕉頭/鱷魚夾/接線端子 |
|
針尖直徑 |
0.2微米/1微米/2微米/5微米/10微米/20微米 |
|
針尖材質 |
鎢鋼/鈹銅 |
◆可選附件
|
加熱臺 |
|
顯示器 |
|
轉接頭 |
|
射頻測試配件 |
|
屏蔽箱 |
|
光學平臺 |
|
鍍金卡盤 |
|
光電測試配件 |
|
高壓測試配件 |
|
顯微鏡快速傾仰裝置 |
|
激光系統 |
|
探針卡夾具 |
PS:探針臺可根據客戶要求定制。
規格及設計如有更改，恕不另行通知。
|
