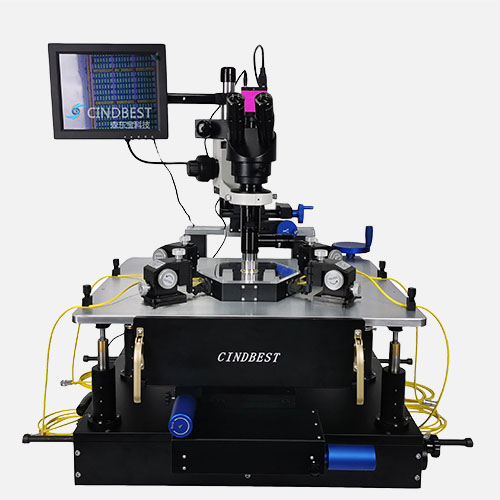

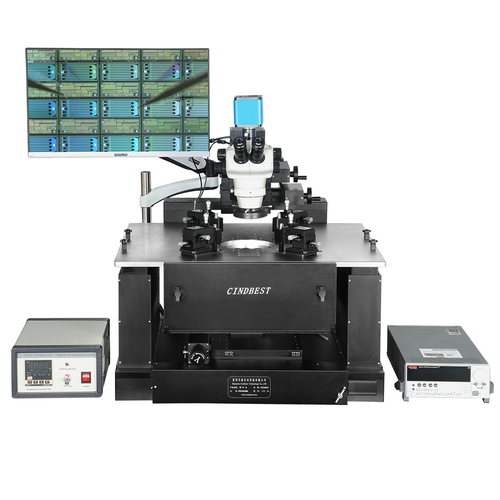

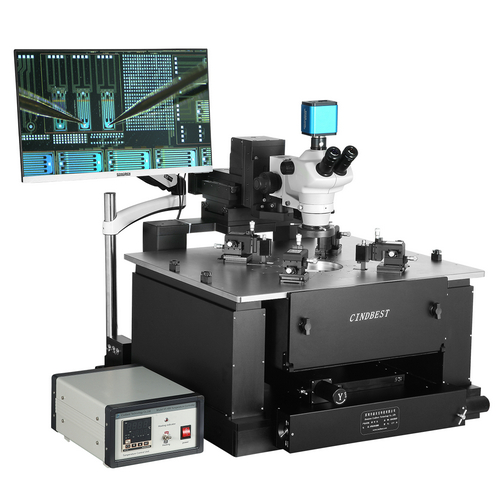

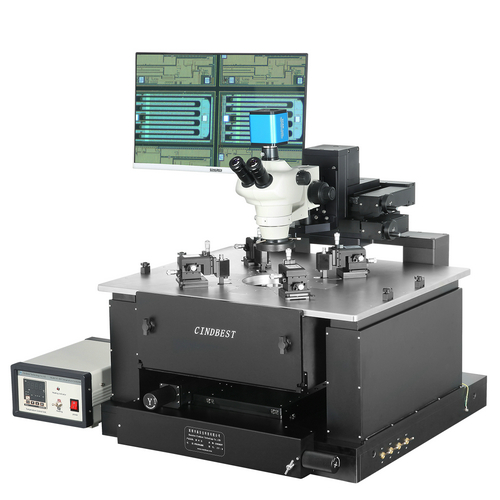

CINDBEST CT-6 | 6"~12" 高低溫探針臺測試系統
◆特點/應用
◆ 臺體規格
|
型號 |
CT-6/CT-8/CT-12 |
|
樣品臺尺寸 |
6英寸/8英寸/12英寸 |
|
水平旋轉 |
可360度旋轉，可微調15度，精度0.1度，帶角度鎖死裝置 |
|
X-Y移動行程 |
6英寸*6英寸/8英寸*8英寸/12英寸*12英寸 |
|
X-Y移動精度 |
10微米/1微米 |
|
樣品固定 |
真空吸附，中心吸附孔，多圈吸附環 |
|
針座平臺 |
U型針座平臺，最多可放置6~12個探針座 |
|
平臺升降 |
可快速升降10mm/可微調升降10mm |
|
背電極測試 |
樣品臺電學獨立懸空，4mm插孔可接背電極 |
|
溫度范圍 |
負80°到正400° |
|
溫控精度 |
0.01°/0.1°/1° |
|
重量 |
約120千克/150千克 |
◆ 光學系統
|
顯微鏡類型 |
單筒顯微鏡/體式顯微鏡/金相顯微鏡 |
|
放大倍率 |
16X-200X/20X-4000X |
|
移動行程 |
水平方向繞立柱旋轉/XY軸移動4英寸，Z軸行程50.8mm |
|
光源 |
外置LED環形光源/同軸光源 |
|
CCD |
200萬像素/500萬像素/1200萬像素 |
◆ 定位器
|
X-Y-Z移動行程 |
12mm*12mm*12mm |
|
移動精度 |
10微米/2微米/0.7微米/0.5微米 |
|
吸附方式 |
磁力吸附/真空吸附 |
|
線纜 |
同軸線/三軸線 |
|
漏電精度 |
10pA/100fA/10fA |
|
固定探針 |
彈簧固定/管狀固定 |
|
接頭類型 |
BNC/三軸/香蕉頭/鱷魚夾/接線端子 |
|
針尖直徑 |
0.2微米/1微米/2微米/5微米/10微米/20微米 |
|
針尖材質 |
鎢鋼/鈹銅 |
◆ 可選附件
|
加熱臺 |
|
顯示器 |
|
轉接頭 |
|
射頻測試配件 |
|
屏蔽箱 |
|
光學平臺 |
|
鍍金卡盤 |
|
光電測試配件 |
|
高壓測試配件 |
|
顯微鏡快速傾仰裝置 |
|
激光系統 |
|
探針卡夾具 |
PS:探針臺可根據客戶要求定制。
規格及設計如有更改，恕不另行通知。
